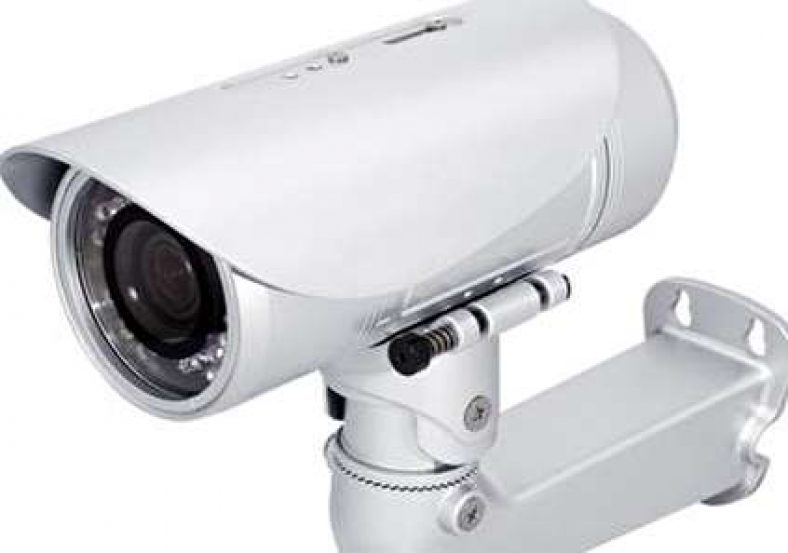

دوربین‌های مدار بسته ادوات جدیدی هستند که با توجه به نوع کاربردشان از اهمیت ویژه‌ای برخوردارند. این دوربین‌ها به دو نوع آنالوگ و تحت شبکه تقسیم بندی می‌شوند.

نصب دوربین مدار بسته

داشتن اطلاعات کافی پیش از سفارش محصولات مداربسته از اهمیت خیلی بالایی برخورداست. در مجموع دوربین های مداربسته امکان امنیتی بسیار خوبی را برای افراد ایجاد می‌کنند و بنابراین استفاده از دوربین مداربسته در اماکن مختلف اعم از ادارات، اماکن تجاری، منازل، آپارتمان ها و مناطق مسکونی و ... بسیار مرسوم شده است. برای آشنایی با نحوه نصب دوربین مداربسته با ما همراه باشید:



آموزش نصب دوربین مدار بسته آنالوگ

آموزش نصب دوربین مدار بسته - دوربین مدار بسته - انواع دوربین مدار بسته - cctv - دوربین مدار بسته آنالوگ - دوربین مدار بسته شبکه‌ای



نصب دوربین مداربسته آنالوگ کاری بسیار ساده است. همه چیز در سطح زدن زدن چند فیش و وصل کردن ان به دستگاه و کابل است. ریز تمامی این توضیحات را در این مقالات خواهد خواند و با آن‌ها اشنا خواهید شد.



جهیزات مورد نیاز برای نصب دوربین مدار بسته

  • دوربین مداربسته
  • دستگاه DVR
  • کابل تصویر: به ازای هر دوربین آنالوگ باید یک کابل تصویر RG59 کشیده شود. انواع این کابل متفاوت است اما در صورت خاص نبودن شرایط کابل ساده RG59 نیاز شما را برطرف خواهد کرد.
  • هارد دیسک: )هارد دیسک مناسب برای.(DVR
  • کابل برق: برای تغذیه دوربین‌ها می‌توان از کابل برق با سیم نایلونی برق استفاده کرد. کابلی با ضخامت 0.75 سانتی متر برای تغذیه یک دوربین کافی است. اگر تعداد دوربین‌های شما زیاد بود باید از کابل با ضخامت بیشتر استفاده کنید.
  • منبع تغذیه: برای هر دوربین باید یک منبع تغذیه حداقل 1 امپر در نظر بگیرید. البته مصرف دوربین‌های از این مقدار کمتر است. در انتخاب منبع تغذیه شما دو انتخاب متفاوت دارید. ابتدا استفاده از یک منبع تغذیه مرکزی و دوم استفاده یک منبع به ازای هر دوربین مدار بسته.
  • اتصالات: اصلی‌ترین فیش مورد نیاز برای نصب سیستم مداربسته انالوگ فیش BNC است. این فیش یک فیش بزرگ فلزی است که انواع متفاوتی دارد.
  • متعلقات نصب: متعلقات نصب دستگاه DVR خیلی زیاد هستند. برخی از پرکاربردترین انها عبارتند از: داکت، باکس پلاستیکی، لوله فلکسی و ... برای اشنایی با اصول نصب این تجهیزات بهتر است آموزش نصب فیش BNC را بخوانید.



اولویت بندی در نصب دوربین مدار بسته

  1. مرحله اول سوال از مشتری است. حتی اگر قبلا با مشتری در مورد نیازش صحبت کرده‌اید پیش از نصب مجددا مکان تمامی دوربین‌های و شرایط آن‌ها را با او چک کنید. در مورد نیازش و دلایل نصب هر دوربین برای او توضیح دهید.
  2. طرح بندی کلی از مسیرهای کابل کشی به دست آورید. محل‌هایی که باید سوراخ شوند یا حفر گردند را دقیقا مشخص کنید.
  3. امکان عبور کابل‌ها از هر مسیر را دقیقا چک کنید. مخصوصا در جاهایی که نیاز به سوراخ کردن است بهتر است ابتدا سوارخ کردن دیوارها را امکان سنجی کنید. در صورتی که اجرای تمامی مسیرها نهایی شد به مرحله بعد بروید.
  4. داکت‌ها، لوله‌های فلکسی و لوله‌های فلزی را نصب کنید.
  5. کابل هر دوربین را از روی مسیر آن متراژ کرده و ببرید. برای هر دوربین باید یک کابل RG59 در نظر بگیرید. کابل برق می‌تواند به صورت مشترک برای دوربین‌ها استفاده شود یعنی در کل مسیر دوربین‌ها شما تنها یک کابل برق خواهید داشت و از ان انشعاب می‌گیرید. دقت کنید که ضریب اشتباه خود در نظر بگیرید. کمی اضافه در نظر گرفتن کابل بهتر از کوتاه بودن آن‌ها است. برای مسیرهای کوتاه 7 تا 10 درصد و برای مسیرهای بلند 2 تا 5 درصد پرتی قابل قبول است.
  6. کابل‌ها را مرحله به محله درون داکت و لوله بیاندازید. این کار را ترجیحا از محل دوربین شروع کنید تا اضافه کابل به سمت DVR منتقل شود.
  7. کابل‌ها را اندازه کنید. اضافه کابل‌ها را هم اندازه کنید و ببرید. در محل DVR مقداری کابل برای جابه جایی آینده نگه دارید.
  8. برای نصب اداپتور شما دو انتخاب دارید. اول استفاده از منبع تغذیه مرکزی و دوم استفاده از اداپتور جداگانه. این انتخاب تغییر زیادی در مسیرهای سیم کشی شما ایجاد نمیکند. هر روش مزایا و معایب خود را دارد اما سعی کنید برای محل‌های کوچک از منبع تغذیه مرکزی و برای محل‌های بزرگ از اداپتور جداگانه برای دوربین‌ها استفاده کنید. در صورت نصب اداپتور باید در کنار هر دوربین یک باکس پلاستیکی نیز پیچ کنید.
  9. دوربین‌ها را در محل مربوطه ببندید و فیش‌های آن‌ها را وصل کنید .(طریقه زدن فیش BNC)به محل DVR رفته و آن را وصل کنید. تمامی فیش‌ها را به DVR متصل کرده و برق سیستم را وصل کنید.
  10. در صورتی که تصویری از دوربین‌ها قابل مشاهده نیست سه حالت رایج وجود دارد. یا کابل تصویر قطع است. یا برق قطع است و یا دوربین خراب است. برای چک کردن دوربین جای ان را با یک دوربین دیگر عوض کنید. سپس برق را با ولت متر امتحان کنید یا IR دوربین را چک کنید. اگر هر دو سالم بودند احتمالا مشکل از کابل تصویر یا فیش‌های شماست. مسیر را چک کنید و مشکل را حل کنید.
  11. در صورتی که تصویر تمامی دوربین‌ها را داشتید با هماهنگی مشتری دوربین‌ها را یکی یکی تنظیم کنید. بهتر است تنظیم دوربین‌ها را در طول روز انجام دهید تا از محل نور در طول روز اطلاع داشته باشید و ضد نور در تصویر دوربین را ببنید.
  12. هارد را در دستگاه DVR نصب کنید. این کار بسیار ساده است. پیچ‌های دستگاه را باز کنید و قاب را کنار بگذارید. کابل SATA را از جعبه DVR پیدا کرده و به هارد وصل کنید. طرف دیگر کابل را به مادربرد دستگاه وصل کنید. دستگاه را روشن کنید و هارد را فرمت کنید.
  13. تنظیمات مرتبط با دستگاه مانند زمانبندی ضبط و تنظیمات نور را انجام دهید.
  14. تصاویر را به مشتری تحویل دهید.



آموزش نصب دوربین مداربسته تحت شبکه

آموزش نصب دوربین مدار بسته - دوربین مدار بسته - انواع دوربین مدار بسته - cctv - دوربین مدار بسته آنالوگ - دوربین مدار بسته شبکه‌ای



نصب دوربین‌های مداربسته تحت شبکه با توجه به تفاوت کلی سیستم مداربسته شبکه با سیستم آنالوگ تا حد زیادی با سیستم‌های آنالوگ متفاوت است. در این مطلب به صورت گام به گام روش‌های نصب دوربین‌های مداربسته تحت شبکه را بررسی می‌کنیم.



اطلاعات پیش از نصب

پیش از نصب و در زمان انتخاب دوربین‌های مداربسته و تجیهزات باید به برخی نکات توجه کنید که در اینجا به مهمترین آن‌ها اشاره می‌کنیم.

دو عامل مهم باید پیش از طراحی سیستم مداربسته باید مد نظر قرار داده شود. اولین مورد انتخاب نوع تغذیه دوربین های مداربسته است. شما در این انتخاب دو گزینه متفاوت دارید:

  • تغذیه دوربین‌ها به صورت :POEدر این حالت دوربین ها از طریق کابل شبکه تغذیه می شوند.
  • تغذیه دوربین ها به صورت مستقل: در این حالت شما از منبع تغذیه مجزا و کابل برق برای تغذیه دوربین ها استفاده می کنید.

انتخاب مهم دوم در رابطه با نحوه ضبط و نوع دستگاه سرور انتخاب شده برای سیستم مداربسته است. شما در این انتخاب با چندین گزینه مواجه هستید، هر یک از این روش‌ها دارای مزایا و معایب خاص خود هستند.

در حالت اول که ساده‌ترین و بی دردسر‌ترین روش نصب سیستم مداربسته شبکه است شما تمامی دوربین‌ها را از طریق سوئیچ )در صورت POE بودن NVR به سوئیچ نیازی نخواهد بود)؛ بهNVR متصل کرده و در هارد نصب شده در NVR ضبط می‌کنید. تصاویر نیز با اتصال یک نمایشگر به دستگاه NVR قابل مشاهده است. این حالت نزدیک ترین روش نصب دوربین‌ مداربسته شبکه به دوربین های مداربسته آنالوگ است.

آموزش نصب دوربین مدار بسته - دوربین مدار بسته - انواع دوربین مدار بسته - cctv - دوربین مدار بسته آنالوگ - دوربین مدار بسته شبکه‌ای

استفاده از NVR به عنوان ضبط کننده و پخش کننده

حالت دوم نیز تا حد زیادی مشابه روش اول است با این تفاوت که در این حالت نیاز به مشاهده دوربین ها از طریق شبکه نیز وجود دارد. در این حالت با اتصال یک یا چند کامپیوتر به شبکه و نصب نرم افزار Client بر روی دستگاه ها شما قادر به مشاهده تصاویر دوربین ها در آنها خواهید بود.

آموزش نصب دوربین مدار بسته - دوربین مدار بسته - انواع دوربین مدار بسته - cctv - دوربین مدار بسته آنالوگ - دوربین مدار بسته شبکه‌ای



استفاده از NVR به عنوان ضبط کننده و رایانه به عنوان پخش کننده

حالت سوم استفاده از یک کامپیوتر یا سرور برای ضبط و پخش دوربین‌هاست. سرور وظیفه ضبط و پخش تصاویر دوربین‌ها را بر عهده خواهد داشت. البته در این حالت نیز شما می‌توانید از کامپیوترهای دیگر شبکه برای دیدن یا ضبط تصویر استفاده کنید.

آموزش نصب دوربین مدار بسته - دوربین مدار بسته - انواع دوربین مدار بسته - cctv - دوربین مدار بسته آنالوگ - دوربین مدار بسته شبکه‌ای



استفاده از سرور یا رایانه به عنوان ضبط کننده و پخش کننده

حالت چهارم اتصال مستقیم یک دوربین شبکه به کامپیوتر یا مودم است. این حالت تنها در صورتی که نیاز به یک دوربین در شبکه داشته باشیم قابل انجام است.



تجهیزات مورد نیاز برای نصب دوربین مداربسته شبکه ای

  • دوربین مداربسته تحت شبکه: دوربین مداربسته شبکه یک تجهیز تحت شبکه است که تصاویر را دریافت کرده و وارد شبکه می کند.
  • سوئیچ شبکه: در سطح اولیه بیشتر نقش یک انشعاب را در سیستم مداربسته شبکه دارد. در صورتی که نوع سوئیچ POE باشد تغذیه دوربین ها را نیز انجام خواهد داد.
  • دستگاه NVR یا سرور: دستگاه NVR یا سرور وظیفه ضبط و پردازش تصاویر در سیستم مداربسته را برعهده دارد.
  • هارد دیسک: هارد دیسک در NVR یا سرور نصب می شود و محل ضبط تصاویر و اطلاعات سیستم مداربسته است.
  • کابل شبکه: کابل شبکه وظیفه متصل کردن اجزای مختلف سیستم مداربسته شبکه را برعهده دارد. در صورت POE بودن سوئیچ یا NVR، کابل شبکه وظیفه انتقال برق تا دوربین ها را نیز برعهده دارد.
  • کابل برق )در صورت POE نبودن): در صورت POE نبودن سوئیچ ها یا NVR، از کابل برق برای انتقال برق تا دوربین ها استفاده می شود.
  • منبع تغذیه )در صورت POE نبودن): در صورت POE نبودن سوئیچ ها یا NVR، از منبع تغذیه برای ایجاد ولتاژ مناسب دوربین ها استفاده می‌شود.
  • تجهیزات نصب: تجهیزات نصب دوربین مداربسته شامل تمامی ادوات مورد نیاز کابل کشی و نصب تجهیزات مانند داکت، لوله، فلکسی، پایه و ... می‌شود.

مراحل نصب دوربین مداربسته شبکه‌ای به شرح زیر است:



آموزش نصب دوربین مدار بسته تحت شبکه به  NVR

نصب دروبین تحت شبکه به NVR کار بسیار ساده ای است. بیشتر NVR های امروزی Plug and play هستند و با وصل کردن دوربین به آن‌ها شما می‌توانید تصاویر را به سادگی ببینید. مراحل گام به گام نصب دوربین مداربسته شبکه به NVR را در مطلب آموزش نصب دستگاه NVR بخوانید.



آموزش نصب دوربین مدار بسته تحت شبکه به کامپیوتر

برای نصب دوربین مدار بسته به کامپیوتر روش‌های متفاوتی با توجه به انواع برندهای دوربین مدار بسته وجود دارد. سعی می‌کنیم در اینجا روش کلی نصب این دوربین‌ها را آموزش دهیم.

  1. در صورت POE نبودن سوئیچ: دوربین‌ها را به منبع تغذیه متصل کنید.
  2. دوربین را از طریق کابل شبکه به سوئیچ متصل کرده و سوئیچ را به کامپیوتر متصل کنید.
  3. نرم افزار IP Finder یا نرم افزار مشابه برای پیدا کردن دوربین ها را بر روی کامپیوتر خود نصب کنید.
  4. با استفاده از نرم افزار IP Finder شما می‌توانید آدرس IP دوربین خود را مشاهده کنید.
  5. آدرس IP تمامی دوربین‌ها را به رنج آدرس موجود در شبکه تغییر دهید.
  6. نرم افزار CMS یا PCNVR مرتبط با دوربین‌ها را بر روی کامپیوتر نصب کنید.



مقایسه دوربین مداربسته آنالوگ و شبکه

آموزش نصب دوربین مدار بسته - دوربین مدار بسته - انواع دوربین مدار بسته - cctv - دوربین مدار بسته آنالوگ - دوربین مدار بسته شبکه‌ای



دوربین‌های مداربسته آنالوگ و شبکه دارای تفاوت‌های ریشه‌ای هستند. این به این معناست که تمامی تجهیزات مورد استفاده در این دو سیستم با هم متفاوت است. پس انتخاب درست این سیستم ها در ابتدا بسیار ضروری است چرا که در صورت نیاز به تغییر سیستم شما مجبور خواهید بود تمام تجهیزات نصب شده موجود را از رده خارج کنید.

سیستم مداربسته آنالوگ:

نسل قدیمی از دوربین های مداربسته است که به علت سادگی و کم هزینه بودن همچنان بسیار محبوب می باشد. بیشتر سیستم های مداربسته نصب شده در مکانهای کوچک از این نوع هستند. دوربین های مداربسته انالوگ عموما دارای کیفیت تصویر ضعیفی هستند و برای کاربری های بسیار اولیه مناسب هستند.

سیستم مداربسته شبکه:

نسل جدید از دوربین های مداربسته است. این سیستم رفته رفته در حال جایگزین شدن به جای سیستم مداربسته انالوگ است. دوربین های مداربسته شبکه از کیفیت و قابلیت های به مراتب بالاتری نسبت به سیستم انالوگ برخوردارند.



کدام دوربین را انتخاب کنم، آنالوگ یا شبکه؟

انتخاب بین سیستم آنالوگ و شبکه عملا بحث محدودیت‌های مالی است. در صورتی که امکان پرداخت هزینه‌های سیستم شبکه را داشتید حتما از این سیستم استفاده کنید اما اگر این هزینه‌ها برای شما زیاد بود و نیاز به یک سیستم ساده و اولیه داشتید دوربین‌های انالوگ را انتخاب کنید.
