ستاره | سرویس تکنولوژی – کابل شبکه چیست؟ در این مطلب با شما هستیم با معرفی انواع کابل شبکه.

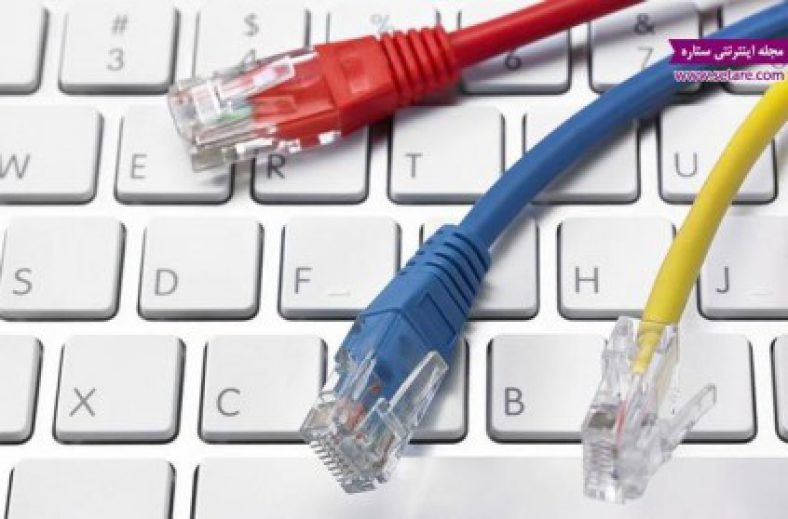

کابل شبکه چیست؟
در شبکه های محلی از کابل به عنوان محیط انتقال و به منظور ارسال اطلاعات استفاده می گردد. متداولترین نوع کابلهای چهار زوجی که در انتقال اطلاعات استفاده می گردد، کابل های بهم تابیده می باشند. کابلهای UTP بصورت چهار زوج ۱۰۰ اهمی می باشد که هر دو زوج بهم تابیده شده اند. کابل های UTP دارای استانداردهای متعددی بوده که در گروههای (Categories) متفاوت Cat 5, Cat 5e, Cat 6 , Cat7 تقسیم شده اند. سرعت و پهنای باند فرکانسی این نوع کابلها عبارتند از:
Cat5=100 Mhz Cat5e=200 Mhz Cat6 = 250,350 Mhz Cat7=600,1000 Mhz
کابل های بهم تابیده دارای انواع بدون شیلد UTP، فویل آلومینیومی FTP و شیلد دار STP و گاهی فویل و شیلد دار SFTP در رنگهای مختلف و با دو نوع ژاکت PVC و LSZH عرضه می شوند که نوع آخری فاقد هالوژن می باشد و در هنگام آتش سوزی دود سمی تولید نمی کند.
دسته بندی کابل شبکه براساس فرکانس:
CAT-3: این کابل حداکثر از فرکانس ۱۰ مگاهرتزی پشتیبانی می کند که امکان انتقال تا ۱۰Mbps را برای آن فراهم می آورد. امروزه با توجه به محدودیت زیاد حجم قابل انتقال توسط این کابل استفاده از آن منسوخ شده است.
CAT-5: این کابل حداکثر از فرکانس ۱۰۰مگا هرتزی پشتیبانی می کند که امکان انتقال اطلاعات تا ۱۰۰Mbps را برای آن فراهم می کند.
CAT-6: در ابتدا فرکانس قابل پشتیبانی این کابلها تا ۲۵۰مگا هرتز بود اما با معرفی زیر مجموعه های جدید این کابل ها با عنوان CAT-6e و CAT-6a امکان پشتیبانی از حداکثر فرکانس انتقال ۵۰۰ تا ۶۵۰ مگا هرتز نیز فراهم شد.
CAT-7: این کابل حداکثر از فرکانس ۶۰۰مگا هرتزی پشتیبانی می کند که امکان انتقال اطلاعات تا ۱۰Gbps را برای آن فراهم می کند.
انواع کابل شبکه از نظر نوع محافظ
- کابل UTP: کابل شبکه بدون غلاف محافظ
- کابل STP: کابل شبکه دارای غلاف محافظ
- کابل S-UTP: کابل شبکه روکش دار بدون غلاف محافظ
- کابل U-FTP: کابل شبکه با فویل محافظ برای سیم ها
- کابل SFTP: کابل شبکه دارای غلاف محافظ و روکش رز ورقی
کابل شبکه Straight
این مدل کابل جهت ارتباط دو وسیله غیر مشابه (کامپیوتر به سوییچ) استفاده می شود.
رنگ بندی هر دو سر کابل:
۱-سفید نارنجی(TD+)
۲-نارنجی(TD-)
۳-سفد سبز(RD+)
۴-آبی(NC)
۵-سفید آبی(NC)
۶-سبز(RD-)
۷-سفید قهوه ای(NC)
۸-قهوه ای(NC)
کابل شبکه Cross
این مدل کابل جهت ارتباط دو وسیله مشابه (دو کامپیوتر با هم) استفاده میشود.
رنگ بندی یک سر کابل:
۱-سفید نارنجی(TD+)
۲-نارنجی(TD-)
۳-سفد سبز(RD+)
۴-آبی(NC)
۵-سفید آبی(NC)
۶-سبز(RD-)
۷-سفید قهوه ای(NC)
۸-قهوه ای(NC)
و سر دیگر کابل:
۱-سفید سبز(RD+)
۲-سبز(RD-)
۳-سفید نارنجی((TD+
۴-آبی(NC)
۵-سفید آبی(NC)
۶-نارنجی(TD-)
۷-سفید قهوه ای(NC)
۸-قهوه ای(NC)
کابل شبکه کواکسیال
کابل های شبکه در سیستم های مداربسته
در سیستم های مداربسته معمولا طیف محدودی از کابل شبکه مورد استفاده قرار می گیرد. برای محیطهای داخلی و اداری معمولا از کابل CAT-6 UTP و برای محیطهای بیرونی یا مسیرهای کمی طولانی و یا مسیرهایی که امکان ضربه خوردن به کابل وجود دارد از کابل CAT-6 SFTP استفاده می شود.
کابل CAT-7 هم در صورتی که پهنای باند تصاویر دوربینهای مدار بسته زیاد باشد ممکن است مورد استفاده قرار گیرد. در هنگام اماده سازی بستر شبکه حتما به ظرفیت سوئیچ ها و هماهنگی انها با کابل خود توجه داشته باشید.
